吹膜工藝是軟包裝薄膜加工中最核心的環(huán)節(jié)之一，而“膜泡不穩(wěn)定”幾乎是每個(gè)工廠都會遇到的典型問題。膜泡輕微擺動(dòng)會影響厚度偏差；嚴(yán)重波動(dòng)則會導(dǎo)致薄膜橫向不均、折皺、斷膜、甚至無法正常卷繞。

華益將系統(tǒng)分析吹膜時(shí)膜泡不穩(wěn)定的根本原因，并給出可落地、可執(zhí)行的生產(chǎn)解決方案，適用于 LDPE、HDPE、LLDPE 等各類包裝薄膜吹膜生產(chǎn)線。

一、膜泡為什么會不穩(wěn)定？（根本原因解析）

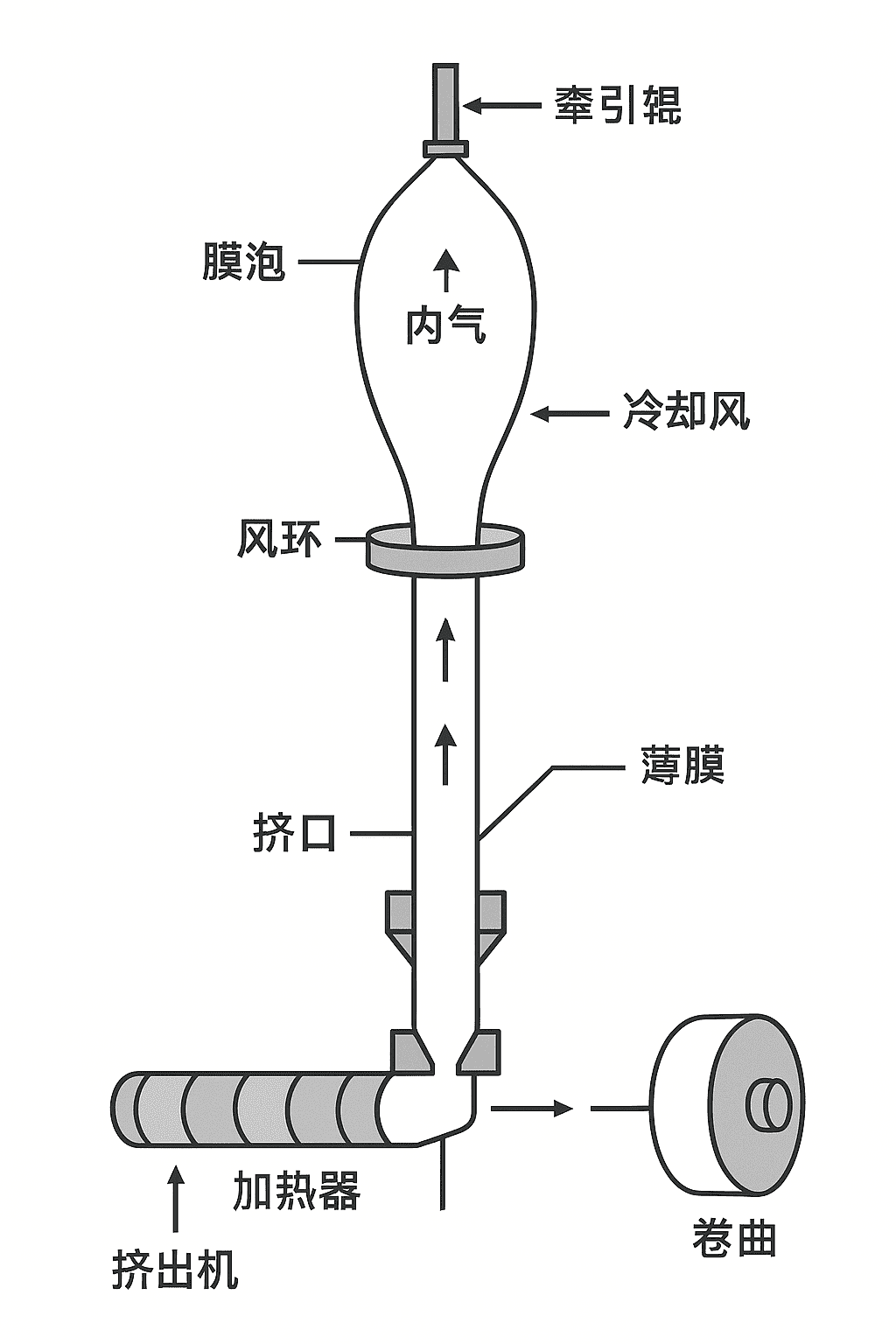

膜泡不穩(wěn)定本質(zhì)上是 氣流、溫度、冷卻、牽引 四大系統(tǒng)之間沒有達(dá)到動(dòng)態(tài)平衡。

1. 氣流不穩(wěn)（最常見原因）

吹膜機(jī)風(fēng)環(huán)和內(nèi)冷系統(tǒng)是決定膜泡穩(wěn)定性的關(guān)鍵部位，一旦氣流不穩(wěn)，膜泡就會左右擺動(dòng)、上下抖動(dòng)：

• 風(fēng)環(huán)出風(fēng)量不均；
• 冷卻風(fēng)口堵塞；
• 車間環(huán)境風(fēng)干擾；
• 吹脹比調(diào)節(jié)頻繁。

2. 溫度控制不均勻

?？诟鲄^(qū)溫度差過大，是膜泡扭曲、偏移的核心原因。

3. 冷卻效果差

冷卻不均會導(dǎo)致膜泡軟塌、擺動(dòng)嚴(yán)重。

4. 牽引速度忽快忽慢

牽引不穩(wěn)直接導(dǎo)致膜泡忽大忽小，薄膜厚薄波動(dòng)明顯。

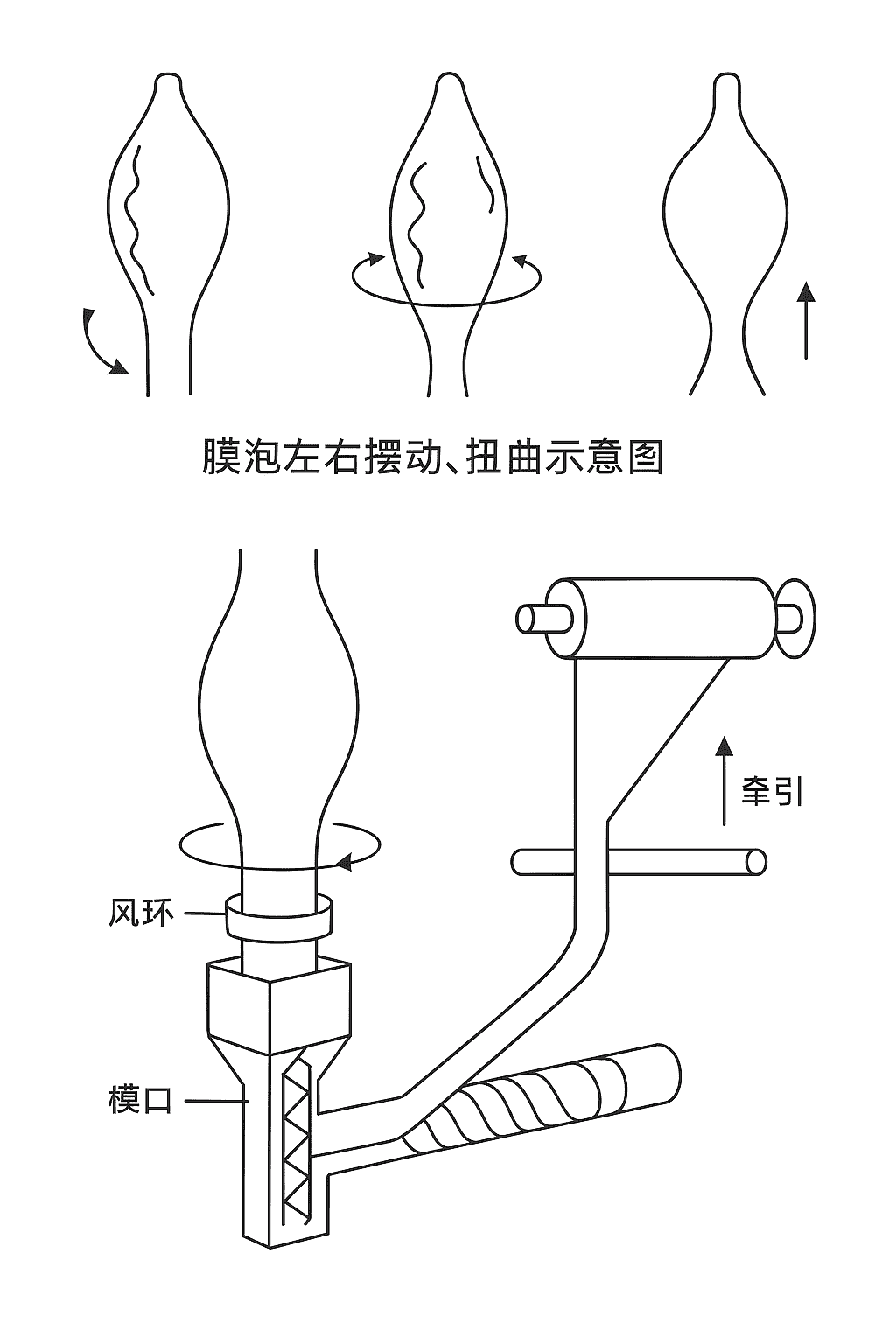

二、膜泡不穩(wěn)定的典型表現(xiàn)（現(xiàn)場快速判斷）

1. 左右擺動(dòng)

多由風(fēng)環(huán)不穩(wěn)或環(huán)境風(fēng)干擾造成。

2. 上下抖動(dòng)

多由牽引不穩(wěn)或冷卻不足導(dǎo)致。

3. 膜泡扭曲

多由?？跍夭钸^大造成料流偏移。

4. 膜泡忽大忽小

多為內(nèi)氣量或牽引波動(dòng)。

三、膜泡不穩(wěn)定的解決之道（現(xiàn)場可執(zhí)行方案）

① 優(yōu)化氣流：80% 的問題來自氣流

• 調(diào)整風(fēng)環(huán)角度與風(fēng)量；
• 清理風(fēng)口，保持風(fēng)壓均勻；
• 避免環(huán)境風(fēng)干擾；

② 控制?？跍囟龋簻夭?< 5℃

避免料流偏移造成泡形不穩(wěn)。

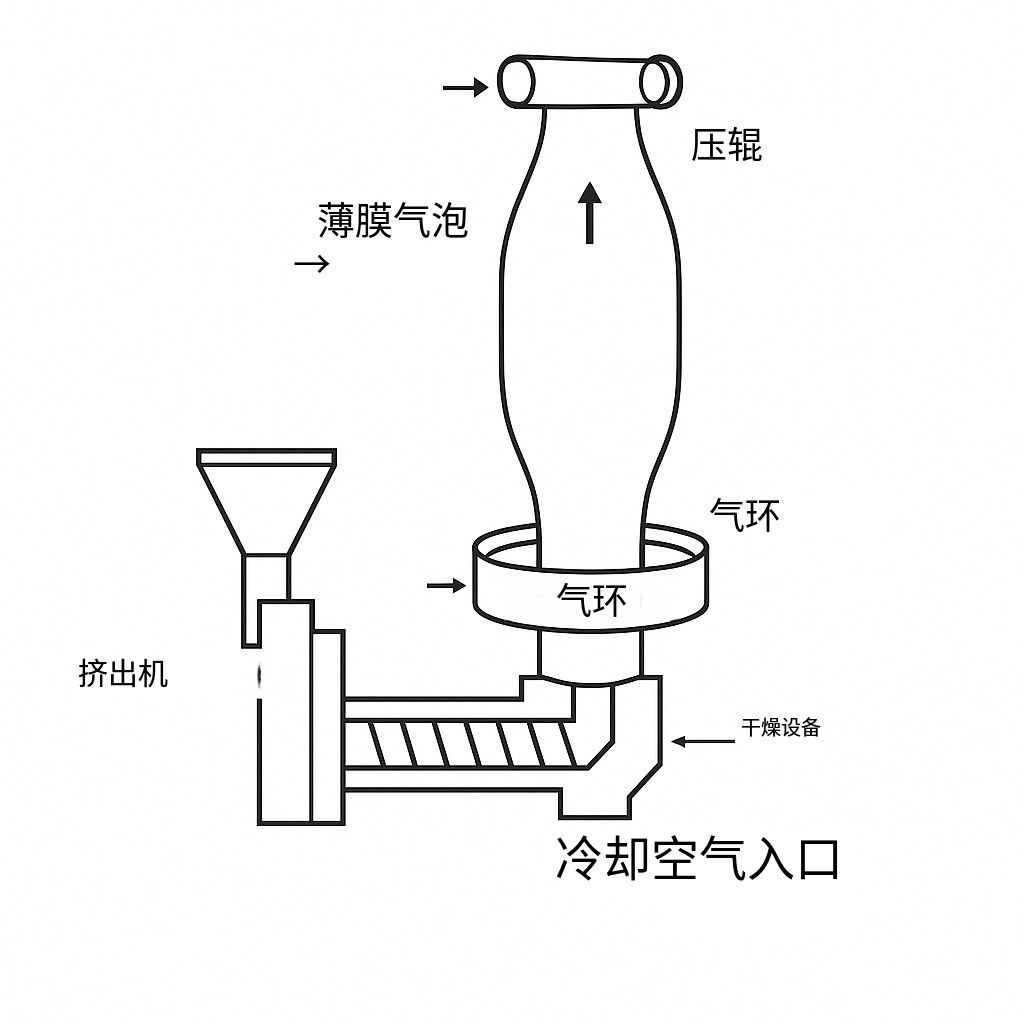

③ 提升冷卻效率

• 增加冷風(fēng)風(fēng)量但避免直吹；
• 夏季降低冷卻風(fēng)溫；

④ 穩(wěn)定牽引速度

牽引越穩(wěn)，膜泡越穩(wěn)。

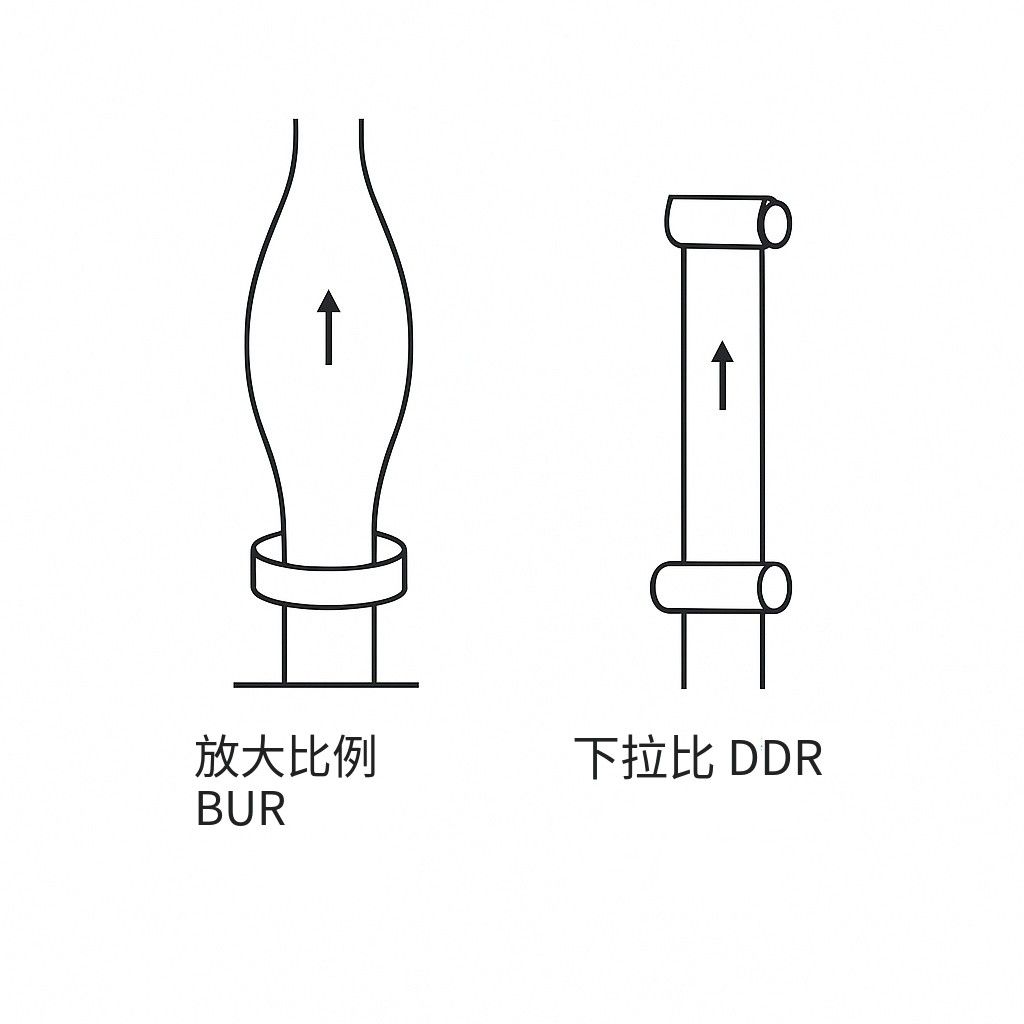

⑤ 合理設(shè)置吹脹比與牽引比

常見推薦范圍：

• LDPE：2.0–2.8
• HDPE：1.8–2.5
• LLDPE：2.0–3.0

四、從源頭避免膜泡不穩(wěn)（長期方案）

• 使用熔指穩(wěn)定的原料；
• 定期校準(zhǔn)溫控；
• 清理風(fēng)環(huán)與風(fēng)道；
• 優(yōu)化車間環(huán)境風(fēng)；
• 條件允許，加裝 IBC 系統(tǒng)。

五、常見問題 FAQ（膜泡不穩(wěn)定問答）

吹膜膜泡上下抖動(dòng)是什么原因？

與牽引不穩(wěn)、風(fēng)量波動(dòng)、冷卻不足有關(guān)。

膜泡一側(cè)薄一側(cè)厚如何解決？

多為?？跍夭钸^大，需調(diào)節(jié)各區(qū)溫度。

吹膜時(shí)膜泡忽大忽小是什么原因？

內(nèi)氣量控制不穩(wěn)或牽引速度變化。

膜泡容易扭曲、向一側(cè)偏怎么辦？

檢查?？跍囟扰c風(fēng)環(huán)風(fēng)量是否左右均勻。

風(fēng)環(huán)出風(fēng)不均會造成哪些問題？

造成膜泡擺動(dòng)、橫向厚度差、皺褶等。
