吹膜工藝在軟包裝生產(chǎn)中處于至關(guān)重要的位置，它關(guān)系到后續(xù)印刷、復(fù)合乃至制袋工序的穩(wěn)定。若薄膜本身質(zhì)量不過(guò)關(guān)，后面再怎么調(diào)機(jī)也只能“事倍功半”。本篇文章圍繞生產(chǎn)現(xiàn)場(chǎng)最常見(jiàn)的四類問(wèn)題——薄膜厚度不均、薄膜出現(xiàn)魚眼、薄膜開(kāi)口性差以及薄膜表面瑕疵，梳理出典型癥狀、原因分析及可直接落地的調(diào)整思路。建議結(jié)合原料基礎(chǔ)知識(shí)類文章 《塑料原材料是什么？》 一起理解不同樹脂在吹膜過(guò)程中的表現(xiàn)，更有利于排查問(wèn)題。

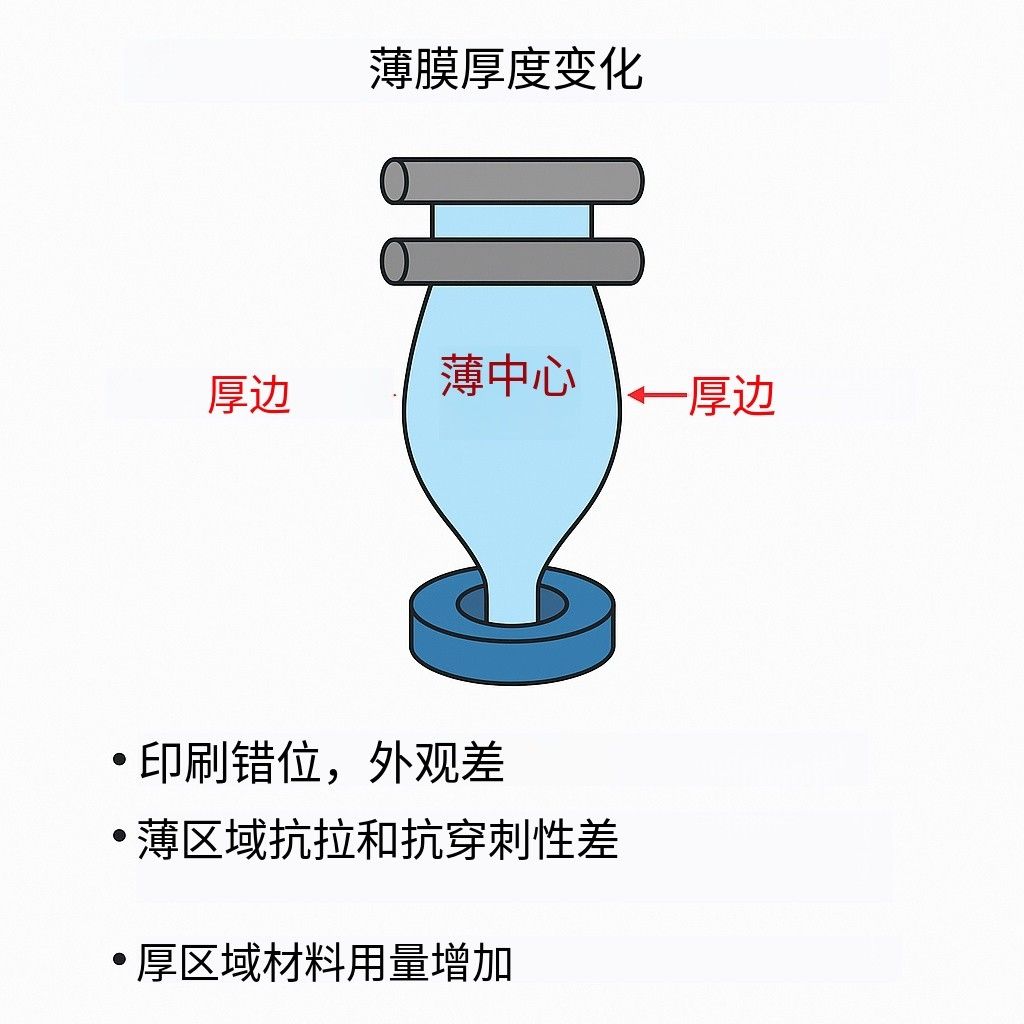

一、薄膜厚度不均：薄膜厚薄不一致，力學(xué)性能不穩(wěn)定
典型表現(xiàn)：薄膜上下方向厚度偏差明顯，邊厚中薄或中厚邊薄，橫向厚度波動(dòng)較大；檢驗(yàn)時(shí)最小厚度與最大厚度差值偏大，容易出現(xiàn)拉伸強(qiáng)度不穩(wěn)定、熱封強(qiáng)度不一致等問(wèn)題。
主要原因集中在以下幾類： 模頭溫度分布不均、口模間隙不均勻、風(fēng)環(huán)風(fēng)量及風(fēng)向不平衡、牽引速度波動(dòng)、機(jī)筒溫度控制不穩(wěn)定 等；同時(shí)，若原料批次熔指差異大，也會(huì)放大厚度波動(dòng)。
調(diào)整思路建議如下：① 檢查模頭電熱圈與溫控表是否失靈，保證各區(qū)溫度與工藝設(shè)定一致，局部溫度過(guò)高或過(guò)低都要及時(shí)修正；② 停機(jī)后對(duì)口模進(jìn)行徹底清理，必要時(shí)用塞尺檢查間隙，消除因積碳堵塞導(dǎo)致的局部厚度異常；③ 校正風(fēng)環(huán)風(fēng)量與風(fēng)向，使氣泡受冷均勻，避免一側(cè)風(fēng)量過(guò)大造成偏肉；④ 適當(dāng)提高牽引、卷取的張力穩(wěn)定性，避免頻繁加減速導(dǎo)致的瞬間厚度波動(dòng)；⑤ 若長(zhǎng)期厚度不穩(wěn)定，可結(jié)合 《五種常見(jiàn)塑料袋類型及其應(yīng)用詳解》 所述的不同制品結(jié)構(gòu)，重新評(píng)估當(dāng)前配方是否適合現(xiàn)有設(shè)備工況。

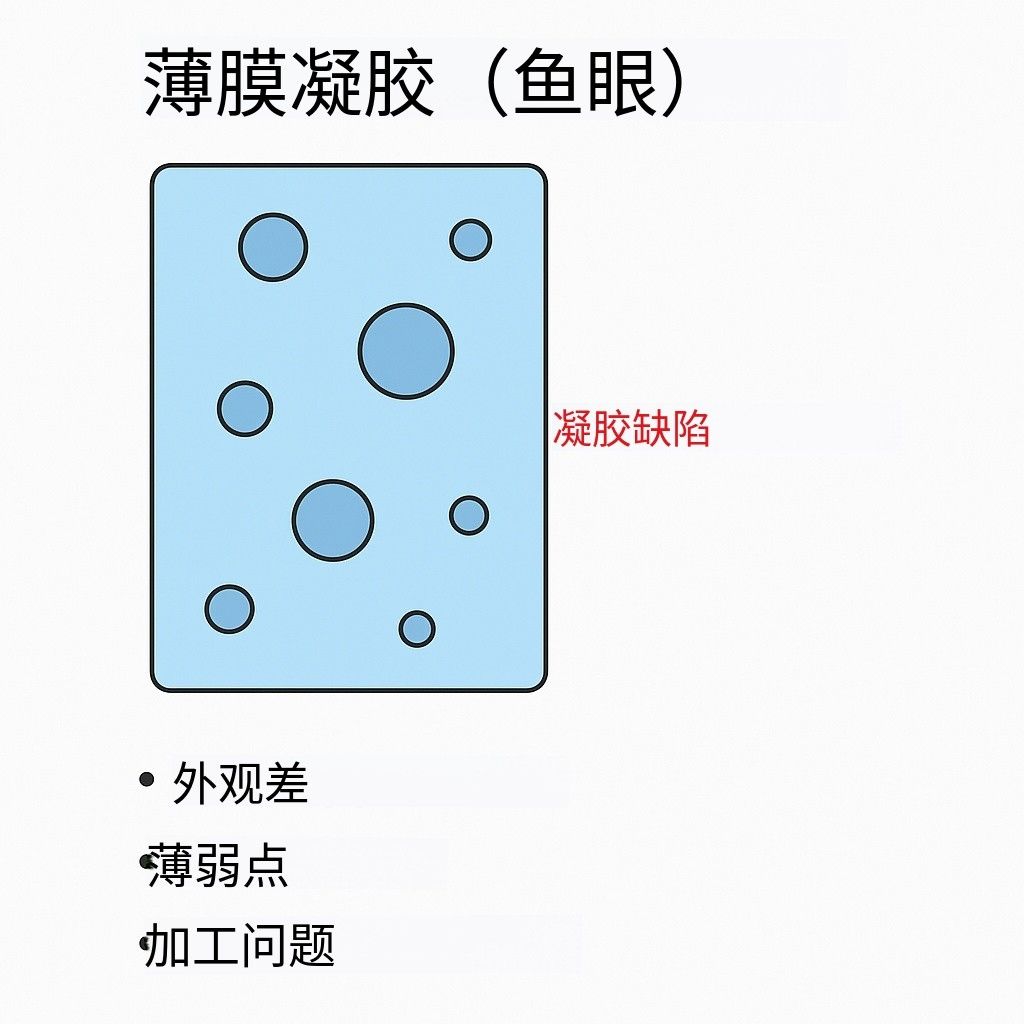

二、薄膜出現(xiàn)魚眼（晶點(diǎn)）：透明度下降，熱封不良
典型表現(xiàn)：薄膜表面出現(xiàn)大小不一的圓形或橢圓狀凸起、透明度下降，逆光觀察時(shí)“亮點(diǎn)”明顯；在制袋和熱封時(shí)，這些部位容易出現(xiàn)封口不牢、封邊漏氣。
魚眼 / 晶點(diǎn)多與 原料潔凈度不足、過(guò)濾系統(tǒng)堵塞、熔體塑化不良或局部過(guò)熱分解 有關(guān)：① 再生料或加色母比例過(guò)高，摻入硬顆粒、金屬雜質(zhì)；② 熔體過(guò)濾網(wǎng)長(zhǎng)期不更換，造成局部堆積結(jié)塊；③ 機(jī)筒溫度設(shè)定不合理，局部剪切過(guò)大，樹脂降解結(jié)焦。
推薦的處理步驟：① 優(yōu)先檢查原料及色母質(zhì)量，必要時(shí)對(duì)可疑批次做簡(jiǎn)單篩檢，含雜率高的原料應(yīng)限定使用場(chǎng)景；② 縮短換網(wǎng)周期，堵塞明顯時(shí)及時(shí)停機(jī)清理，更換新過(guò)濾網(wǎng)和過(guò)濾板；③ 重新校正機(jī)筒、機(jī)頸、模頭各區(qū)溫度，讓樹脂在合理的溫度窗口內(nèi)塑化，避免“過(guò)冷塑化不充分”和“過(guò)熱分解結(jié)焦”兩種極端；④ 對(duì)于高透明或高阻隔薄膜，建議采用更高精度的過(guò)濾系統(tǒng)，并配合細(xì)網(wǎng)組合以減小魚眼粒徑和密度。

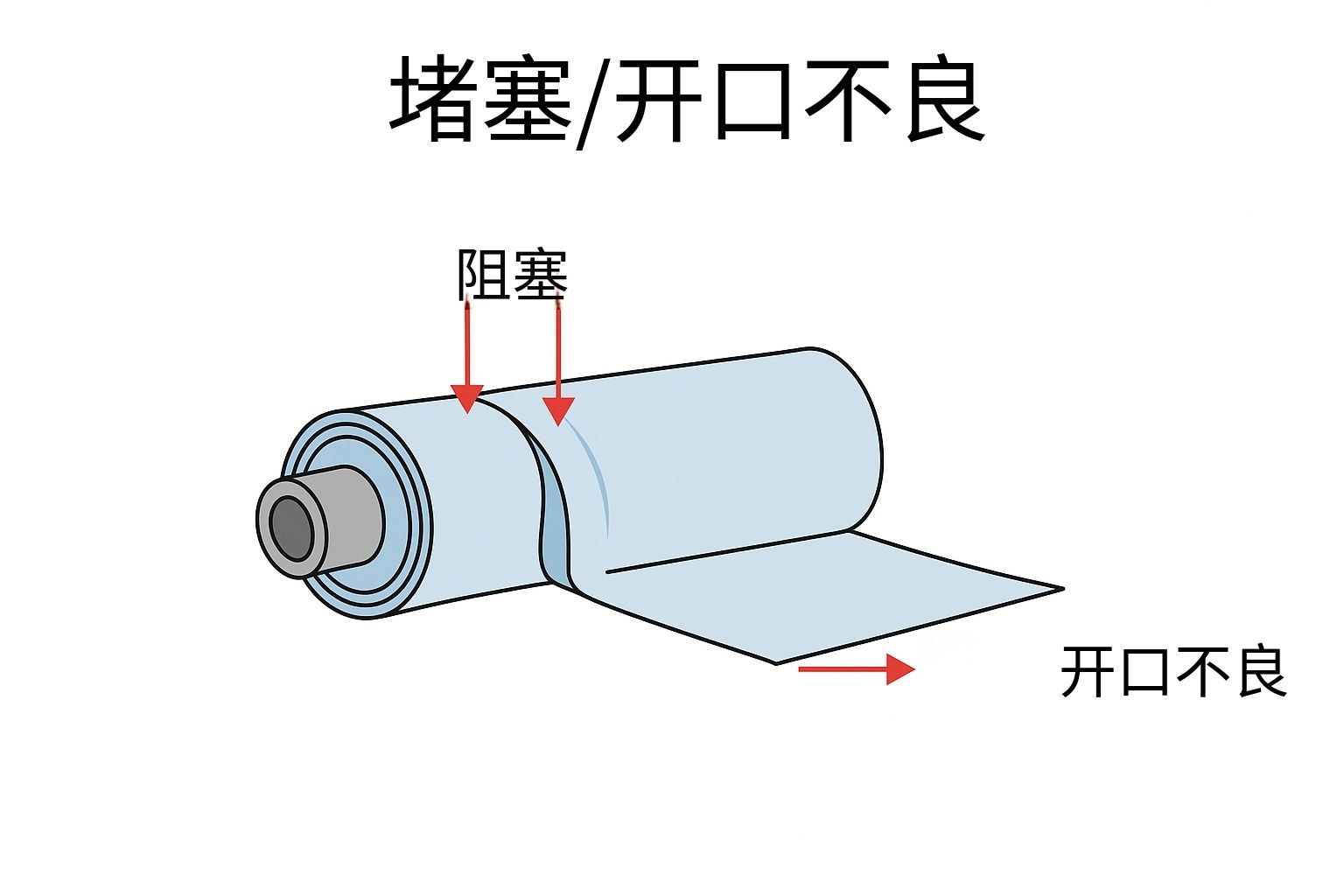

三、薄膜開(kāi)口性差：薄膜粘連嚴(yán)重，不易展開(kāi)
典型表現(xiàn)：成卷薄膜在制袋或包裝機(jī)上難以打開(kāi)，需要用力撕扯；分切時(shí)卷間粘連，容易產(chǎn)生拉伸白化、破口；在制袋機(jī)上則表現(xiàn)為自動(dòng)開(kāi)口不順暢、頻繁報(bào)警。
主要原因包括： 內(nèi)外表面滑爽劑 / 開(kāi)口劑分布不均、冷卻不足導(dǎo)致表面黏性偏大、表面清潔度差（油污、粉塵粘附）以及卷取張力過(guò)高、卷芯溫度過(guò)高 等。部分高密度或高阻隔結(jié)構(gòu)本身開(kāi)口性偏差，如果配方設(shè)計(jì)中開(kāi)口體系不足，也會(huì)放大該問(wèn)題。
調(diào)整建議：① 從配方入手，適當(dāng)提高或優(yōu)化開(kāi)口劑 / 滑爽劑體系，改善薄膜內(nèi)外層摩擦系數(shù)；② 加強(qiáng)冷卻效果，控制出膜溫度及卷芯溫度，避免在高溫狀態(tài)下緊密卷取造成粘連；③ 優(yōu)化卷取張力曲線，減少初始張力過(guò)大對(duì)開(kāi)口性的負(fù)面影響；④ 對(duì)于需要高速自動(dòng)包裝的薄膜，應(yīng)結(jié)合下游制袋、包裝速度做開(kāi)口性試驗(yàn)，在量產(chǎn)前完成配方與工藝的聯(lián)合驗(yàn)證。

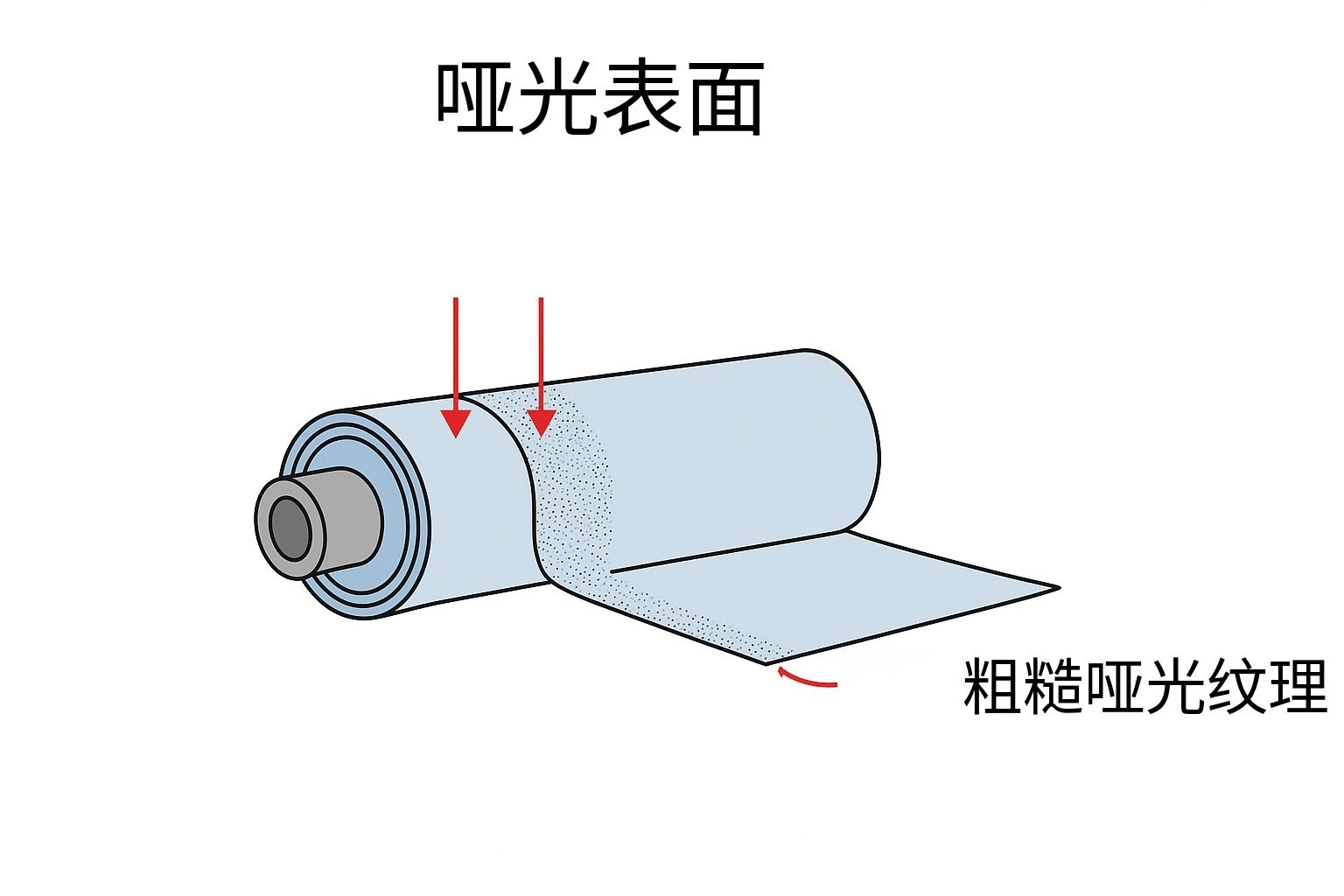

四、薄膜表面缺陷：成品發(fā)霧、加工困難
除了厚度與魚眼問(wèn)題，吹膜現(xiàn)場(chǎng)還常見(jiàn)薄膜表面出現(xiàn)霧面不均、橘皮紋、滾筒壓痕、縱向條紋等缺陷。對(duì)后續(xù)印刷、復(fù)合來(lái)說(shuō)，這類缺陷會(huì)導(dǎo)致上墨不勻、粘結(jié)強(qiáng)度下降，嚴(yán)重時(shí)還會(huì)出現(xiàn)整批退貨。
表面缺陷通常與 冷卻系統(tǒng)狀態(tài)、氣泡穩(wěn)定性、牽引輥表面狀況以及配方體系中的添加劑析出 有關(guān)：① 冷卻風(fēng)不均勻或風(fēng)口臟堵，引起局部冷卻速度差異；② 氣泡抖動(dòng)、甩動(dòng)，造成膜泡與導(dǎo)輥接觸不穩(wěn)定；③ 導(dǎo)輥表面粗糙或包膠老化，形成規(guī)則壓痕；④ 添加劑過(guò)量或兼容性差，在表面析出形成霧面或晶點(diǎn)。
建議從設(shè)備和工藝兩端同時(shí)入手：① 定期清理風(fēng)環(huán)、風(fēng)嘴與風(fēng)道，保證冷卻風(fēng)量和風(fēng)向均勻；② 調(diào)整吹比、縱向 / 橫向牽引比，配合穩(wěn)定的張力控制，減小膜泡擺動(dòng)；③ 檢查各級(jí)導(dǎo)輥表面狀況，對(duì)磨損嚴(yán)重或包膠老化的輥筒及時(shí)更換或重新包膠；④ 根據(jù)產(chǎn)品定位，適當(dāng)優(yōu)化霧面 / 啞光效果，避免為了追求霧度而犧牲太多力學(xué)性能和熱封性能。關(guān)于不同包裝結(jié)構(gòu)對(duì)外觀和阻隔的要求，可結(jié)合 《食品包裝袋材質(zhì)有幾種》 一文進(jìn)行選型參考。
五、總結(jié)：建立標(biāo)準(zhǔn)化點(diǎn)檢與記錄
吹膜工藝看似只是“原料進(jìn)、薄膜出”，但真正穩(wěn)定生產(chǎn)依賴于原料、設(shè)備、工藝三者的協(xié)同。厚度不均、魚眼、開(kāi)口性差、表面缺陷等問(wèn)題，背后往往是多個(gè)因素疊加的結(jié)果。建議車間建立簡(jiǎn)明的點(diǎn)檢表和工藝記錄表，對(duì)溫度、壓力、風(fēng)量、牽引比、換網(wǎng)周期等關(guān)鍵參數(shù)進(jìn)行日常記錄，一旦出現(xiàn)質(zhì)量波動(dòng)，可以快速“倒查”到原因并復(fù)現(xiàn)最佳工況。
對(duì)新進(jìn)操作員與技術(shù)員來(lái)說(shuō)，可以把本篇作為吹膜現(xiàn)場(chǎng)故障排查的“速查手冊(cè)”，并結(jié)合原料、結(jié)構(gòu)和應(yīng)用類文章進(jìn)行系統(tǒng)學(xué)習(xí)，在實(shí)際生產(chǎn)中多觀察、多記錄，多總結(jié)不同薄膜結(jié)構(gòu)在設(shè)備上的表現(xiàn)特點(diǎn)，有助于逐步建立起一套適合自家工廠的吹膜工藝數(shù)據(jù)庫(kù)。
常見(jiàn)問(wèn)題（FAQ）
薄膜厚度不均，優(yōu)先要從哪里排查？
簡(jiǎn)要回答： 建議先看模頭和風(fēng)環(huán)，再看牽引與卷取。確認(rèn)模頭溫控、口模間隙和冷卻風(fēng)均勻性，隨后檢查牽引速度和張力波動(dòng)情況，必要時(shí)結(jié)合厚度在線檢測(cè)數(shù)據(jù)一起分析。
魚眼（晶點(diǎn)）能完全消除嗎？
簡(jiǎn)要回答： 完全零魚眼比較困難，但可以通過(guò)提高原料潔凈度、優(yōu)化過(guò)濾系統(tǒng)、更合理的塑化溫度曲線，將魚眼的數(shù)量和尺寸控制在客戶可接受范圍內(nèi)。
開(kāi)口性差時(shí)，是先改配方還是先調(diào)工藝？
簡(jiǎn)要回答： 一般建議先從工藝端排查，如冷卻、卷取張力、卷芯溫度等；確認(rèn)設(shè)備和工藝無(wú)明顯異常后，再評(píng)估是否需要調(diào)整開(kāi)口劑 / 滑爽劑配方比例。
薄膜表面發(fā)霧、橘皮紋對(duì)后續(xù)印刷影響大嗎？
簡(jiǎn)要回答： 影響較大。表面粗糙度不均會(huì)導(dǎo)致網(wǎng)點(diǎn)復(fù)制失真、色彩不均勻，還可能降低復(fù)合后的剝離強(qiáng)度；一旦發(fā)現(xiàn)，應(yīng)從冷卻系統(tǒng)、氣泡穩(wěn)定性及導(dǎo)輥表面狀況三方面綜合排查。
