軟包裝印刷套色波形常見故障與解決方案（光電眼 + 編碼器 + 壓印輥全解析）

在軟包裝凹版或柔版印刷生產線上，套色控制系統通過識別薄膜上的色標波形來判斷各色組之間的相位差， 套色波形是否穩定，直接決定成品包裝袋的套印精度。 一旦波形異常，很容易出現套印偏移、重影甚至整卷報廢的情況。 建議機長在熟悉設備結構的基礎上， 結合公司現有的印刷基礎文章 《軟包裝生產中使用4種不同的印刷方法》 一起理解套色系統的工作原理，更有利于后續故障分析。

一、套色波形偏?。合瓤垂怆娧?，再看信號放大

在正常狀態下，套色監控界面上每個色組都會有一個波形，波形高度和形狀較為穩定。 當某一色組波形明顯偏小、門電路內識別不穩定時，就容易在實際印刷中表現為套印偏差時有時無。

從現場經驗來看，套色波形偏小通常與光電眼采樣信號偏弱有關，典型原因包括： 光電眼安裝位置或焦距不合適，色標反射信號弱； 鹵素?zé)羰褂脮r(shí)間過長，光衰明顯； 透鏡表面粘附油墨和粉塵導致透光不足； 中繼箱內信號放大板增益設定過低等。

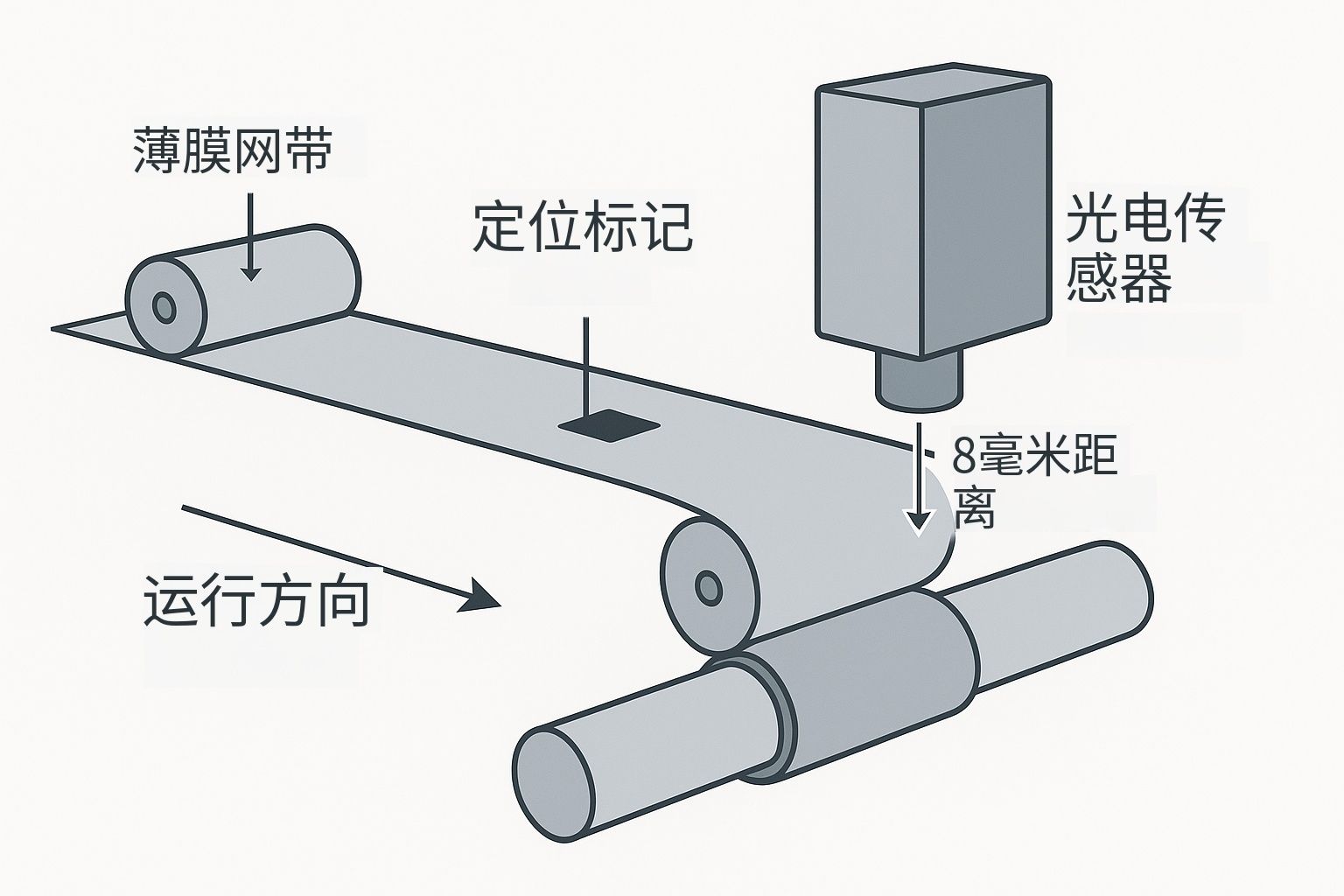

處理時建議按以下順序排查： ① 參照?qǐng)D 3，將光電眼與薄膜保持約 8 mm 距離，光軸盡量垂直對準色標中心，調整到光點最清晰的位置， 這樣采樣到的波形幅度和形狀會更穩定； ② 檢查鹵素?zé)衾塾?jì)運行時間，一般運行 2000～2500 小時后亮度會明顯衰減，建議提前備件并及時更換； ③ 每次開機前用純棉布或棉花蘸 90% 以上酒精輕輕擦拭電眼透鏡，去除油墨、粉塵，保證透光良好； ④ 對淺色墨組，可適當微調中繼箱內信號放大板的增益旋鈕， 緩慢向右調節，觀察顯示器上的波形高度，達到正常工作范圍即可，避免調得過高引入噪聲。

二、套色波形完全不顯示：直線波形優先檢查編碼器與通訊

還有一種常見情況是：某一色組在監控界面上完全沒有波形，只是一條水平直線。 如果長時間處于這種狀態，該色組幾乎失去了套色控制能力，只能靠目測微調。

這類故障一般集中在兩部分： 一是印刷版輥編碼器（脈沖發生器）工作不正常，系統檢測不到位置信號； 二是色組之間的串行通訊鏈路出現中斷，例如網線或水晶頭接觸不良。

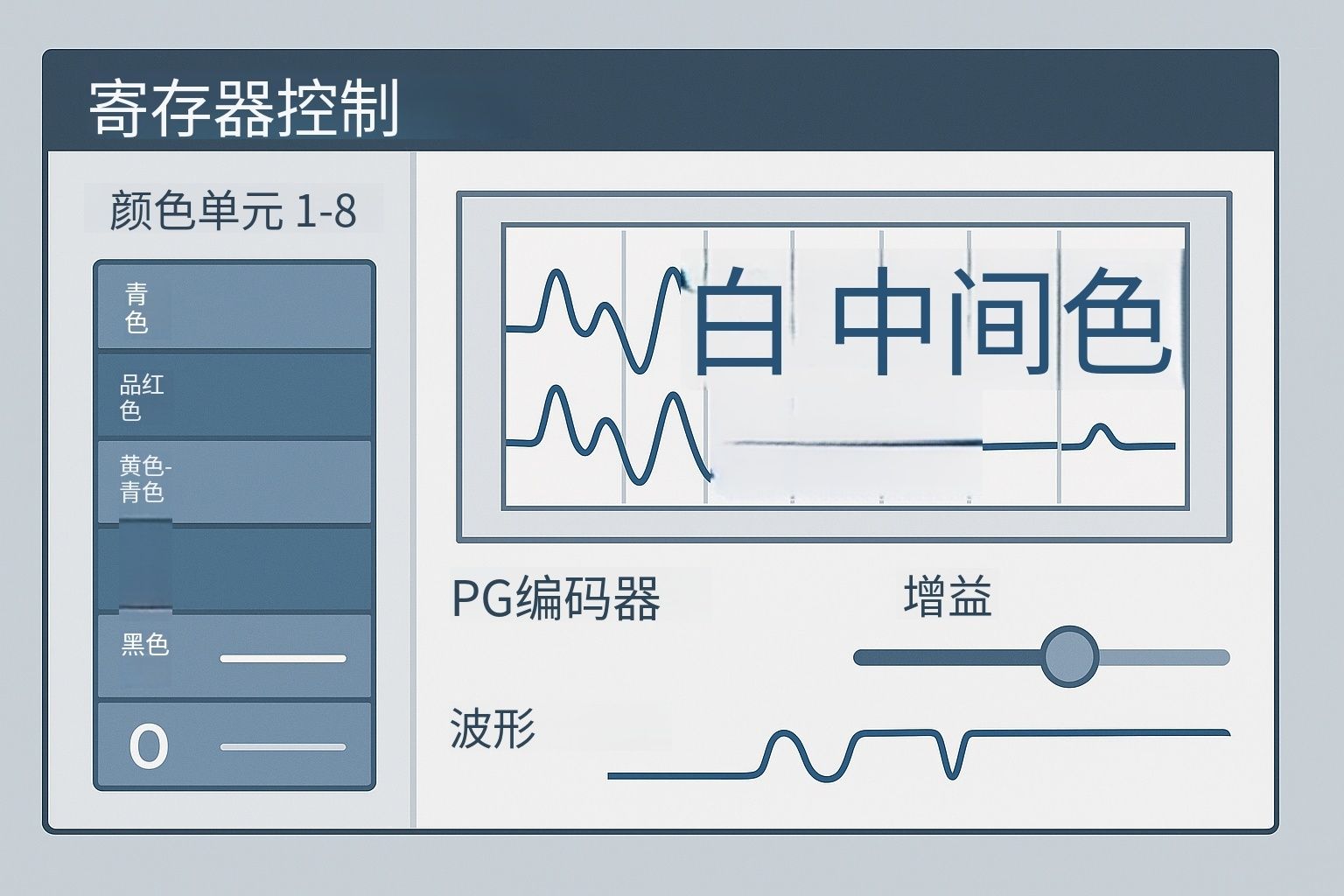

實際排查可以按以下步驟進行： ① 將無波形的色組切換到“單動”模式，點動設備，同時在套色人機界面切換到確認頁面， 觀察該色組 PG 一欄的數值是否隨點動而變化； 如果數值始終不變，可以判斷該色組印刷版輥編碼器損壞或信號未輸出，更換編碼器后復測； ② 若現場出現“后面幾組有波形，前面幾組全部為直線”的現象，多為串行通訊鏈路在中間某一點斷開所致。 此時應重點檢查這兩組之間的網線及水晶頭，可以依次拔插、用網線測試儀檢測連通性，必要時更換線纜或重新壓接水晶頭。

三、套色波形在門電路內左右移動：關注機械配合與同步

當某一色組的波形始終在門電路內左右緩慢移動，而不是穩定在某一位置時， 說明印刷版輥每一圈的實際套印位置相對色標在不斷產生微小漂移。

造成這種現象的關鍵因素有兩點： 一是編碼器與印刷版輥的軟聯接不牢固，例如聯軸器或緊固螺釘松動導致打滑，編碼器反饋與版輥實際角度不同步； 二是版輥與堵頭之間的鍵與鍵槽間隙過大， 每旋轉一周都會產生微小累積偏差，最終體現在波形上就是左右移動。

建議停機后，從機械部分開始排查： ① 檢查編碼器與版輥之間的聯軸器及所有緊固件，確認無松動、無打滑，如有異常應重新緊固或更換聯軸器； ② 拆下印刷版輥，測量版輥鍵槽與堵頭鍵的配合間隙，當游隙明顯偏大時，需要更換合適尺寸的鍵或版輥， 讓機械配合恢復到合理公差范圍，波形位置也會隨之穩定下來。

四、套色波形跑動幅度大：版輥與壓印輥精度要同時把關

當波形在門電路附近大幅度上下波動時，往往不再是單純的電氣信號問題，而是印刷單元整體機械精度不足的表現。 這類故障一旦拖延，通常會直接反映在成品的套印精度和色彩均勻性上。

典型原因包括：印刷版輥或壓印輥制作精度不夠，同心度或圓跳動超差； 初次安裝或換輥時未認真校正； 長時間生產后，壓印輥在張力作用下出現分層、變形，導致壓印壓力分布不均。

實際保養中應做到： ① 第一次安裝印刷版輥和堵頭時，配合百分表檢查堵頭與版輥的同心度和圓跳動，確?？刂圃谠O(shè)備允許公差內； 如發現跳動超標，需要重新安裝或返廠做動平衡和精度校正； ② 對壓印輥定期檢查表面和結構狀況，運行幾萬至幾十萬轉后，如出現分層、局部壓扁或表面硬度不均， 應及時拆下重新打磨或更換壓印輥，從機械源頭減少套色波形的大幅波動。

五、建立套色維護習慣，穩定長期生產

套色波形的穩定性既依賴光電眼、編碼器、信號放大板等電氣部件的可靠性， 也離不開版輥、壓印輥等機械部件的精度和安裝質量。 建議車間建立簡單的點檢表，將光電眼清潔、燈源更換、編碼器聯接檢查、版輥與壓印輥同心度檢測等項目納入日常保養， 用“預防性維護”替代“故障后搶修”，能夠顯著提升整機套印穩定性和生產效率。

對剛?cè)胄械臋C(jī)長或技術人員來說，可以先通過 《什么是軟包裝？》 這類基礎文章建立對材料結構和工藝流程的整體認識，再結合本篇針對套色波形的故障案例， 去觀察實際設備上的波形變化，會更容易理解套色系統在軟包裝生產中的關鍵作用和調試要點。
